Diagram de profil vs. Diagramme de séquence : Une comparaison claire pour comprendre les interactions entre objets

Dans le paysage de l’architecture logicielle et de la conception de systèmes, la clarté est primordiale. Lors de la modélisation de systèmes complexes, les professionnels rencontrent souvent un choix parmi divers diagrammes de langage unifié de modélisation (UML). Deux types particuliers suscitent souvent des confusions en raison de leurs contextes superposés : le Diagram de profil et le Diagram de séquence. Bien qu’ils jouent tous deux un rôle crucial dans la définition du fonctionnement d’un système, ils ont des objectifs fondamentalement différents. L’un définit le langage structurel du système, tandis que l’autre définit le comportement dynamique au fil du temps.

Ce guide vous permet une exploration approfondie de ces deux artefacts de modélisation. Nous examinerons leurs définitions, leur syntaxe technique, leurs applications pratiques, ainsi que leur intégration pour former une stratégie de conception cohérente. Que vous soyez architecte système, développeur ou analyste technique, comprendre cette distinction garantit que vos modèles restent précis et maintenables.

📐 Comprendre le diagramme de profil

Le diagramme de profil est un artefact spécialisé UML 2.0 conçu pour étendre le langage de modélisation standard. Il ne décrit pas directement le comportement en temps réel d’un système. Il définit plutôt un vocabulaire personnalisé pour ce système. Dans les environnements d’entreprise à grande échelle, le métamodèle UML standard manque souvent de terminologie spécifique requise pour un domaine particulier. Le diagramme de profil permet aux architectes de créer stéréotypes, valeurs étiquetées, et contraintes qui s’appliquent aux éléments UML existants.

Composants fondamentaux d’un profil

Pour comprendre le diagramme de profil, il faut comprendre ses éléments de base. Ces composants vous permettent d’adapter le langage de modélisation à vos normes organisationnelles spécifiques.

• Stéréotypes : Ce sont des extensions des métaclasses UML existantes. Par exemple, une classe standard peut être étendue pour devenir un <<Service>> ou un <<Base de données>>. Cela ajoute une signification sémantique sans modifier la structure sous-jacente.
• Valeurs étiquetées : Ce sont des paires clé-valeur attachées aux éléments. Elles permettent d’ajouter des métadonnées supplémentaires, telles qu’un niveau de “priorité” pour une tâche ou un numéro de “version” pour un composant.
• Contraintes : Elles définissent des règles ou des restrictions spécifiques sur les éléments. Par exemple, une contrainte pourrait préciser qu’un type particulier d’entité ne doit jamais être modifié après déploiement.
• Paquet de profil : Le conteneur qui contient toutes ces extensions. C’est l’unité racine d’un profil.

Pourquoi utiliser un diagramme de profil ?

Pourquoi ne pas simplement utiliser UML standard ? Dans des écosystèmes complexes, UML standard peut être trop générique. Un diagramme de profil offre plusieurs avantages :

• Standardisation : Il garantit que toutes les équipes utilisent la même terminologie. Si tout le monde est d’accord sur la signification de <<Microservice>>, la documentation reste cohérente.
• Prise en charge par les outils : Les outils de modélisation peuvent lire ces profils pour fournir des fonctionnalités spécifiques de validation ou de génération de code adaptées à votre architecture.
• Clarté : Elle réduit l’ambiguïté. Un “Classe” générique ne vous indique pas si elle est un composant d’interface utilisateur ou une unité de logique métier. Un profil clarifie cela immédiatement.

Structure technique

Techniquement, un diagramme de profil est souvent représenté sous forme de diagramme de paquetage contenant la définition du profil. Il inclut le nom du profil, le mécanisme d’extension et les classificateurs spécifiques qui sont étendus. Il s’agit d’une définition statique. Il décrit ce que le système peut être, et non pas ce qu’il fait.

⏱️ Comprendre le diagramme de séquence

Si le diagramme de profil définit le langage, le diagramme de séquence définit la conversation. Il s’agit d’un diagramme comportemental qui illustre comment les objets interagissent entre eux au fil du temps. C’est l’un des diagrammes les plus utilisés en développement logiciel car il correspond directement au flux de logique et à l’échange de données.

Éléments clés d’un diagramme de séquence

Un diagramme de séquence repose sur les concepts du temps et de l’interaction. La disposition visuelle s’écoule généralement du haut vers le bas, représentant le passage du temps.

• Lignes de vie : Représentées par des lignes pointillées verticales, elles représentent des instances individuelles d’objets ou d’acteurs. Elles montrent l’existence d’une entité tout au long de l’interaction.
• Barres d’activation : Des rectangles fins sur la ligne de vie indiquant quand un objet effectue une action ou traite activement un message.
• Messages : Des flèches reliant les lignes de vie. Elles représentent des appels, des signaux ou des retours. Elles peuvent être synchrones (bloquantes) ou asynchrones (non bloquantes).
• Messages de retour : Souvent représentés par des lignes pointillées, ils indiquent la réponse à un message précédent.
• Fragments combinés : Des boîtes qui regroupent plusieurs messages selon des conditions logiques spécifiques.

Types d’interaction avancés

Les diagrammes de séquence ne sont pas seulement des flèches simples. Ils supportent des structures logiques complexes :

• Alt (Alternative) : Utilisé pour montrer une logique de branchement, comme une si-alors instruction. Un seul chemin est suivi en fonction d’une condition.
• Opt (Optionnel) : Indique un message qui peut ou ne peut pas se produire, souvent contrôlé par un drapeau booléen.
• Boucle : Représente un comportement itératif, tel qu’une pour ou tant que boucle.
• Par (Parallèle) : Montre des chemins d’exécution concurrents où plusieurs messages se produisent simultanément.
• Critique : Indique une section de code qui doit être exécutée de manière atomique, souvent impliquant un verrouillage de ressources.

Pourquoi utiliser un diagramme de séquence ?

Les développeurs s’appuient sur les diagrammes de séquence pour :

• Documentation de l’API : Ils montrent clairement les structures de demande et de réponse entre les services.
• Débogage : Ils aident à suivre le flux d’exécution lorsqu’une erreur se produit.
• Tests : Ils servent de plan directeur pour écrire des tests d’intégration.
• Communication : Ils sont excellents pour discuter de la logique avec les parties prenantes qui comprennent mieux les diagrammes de flux que les structures de classes.

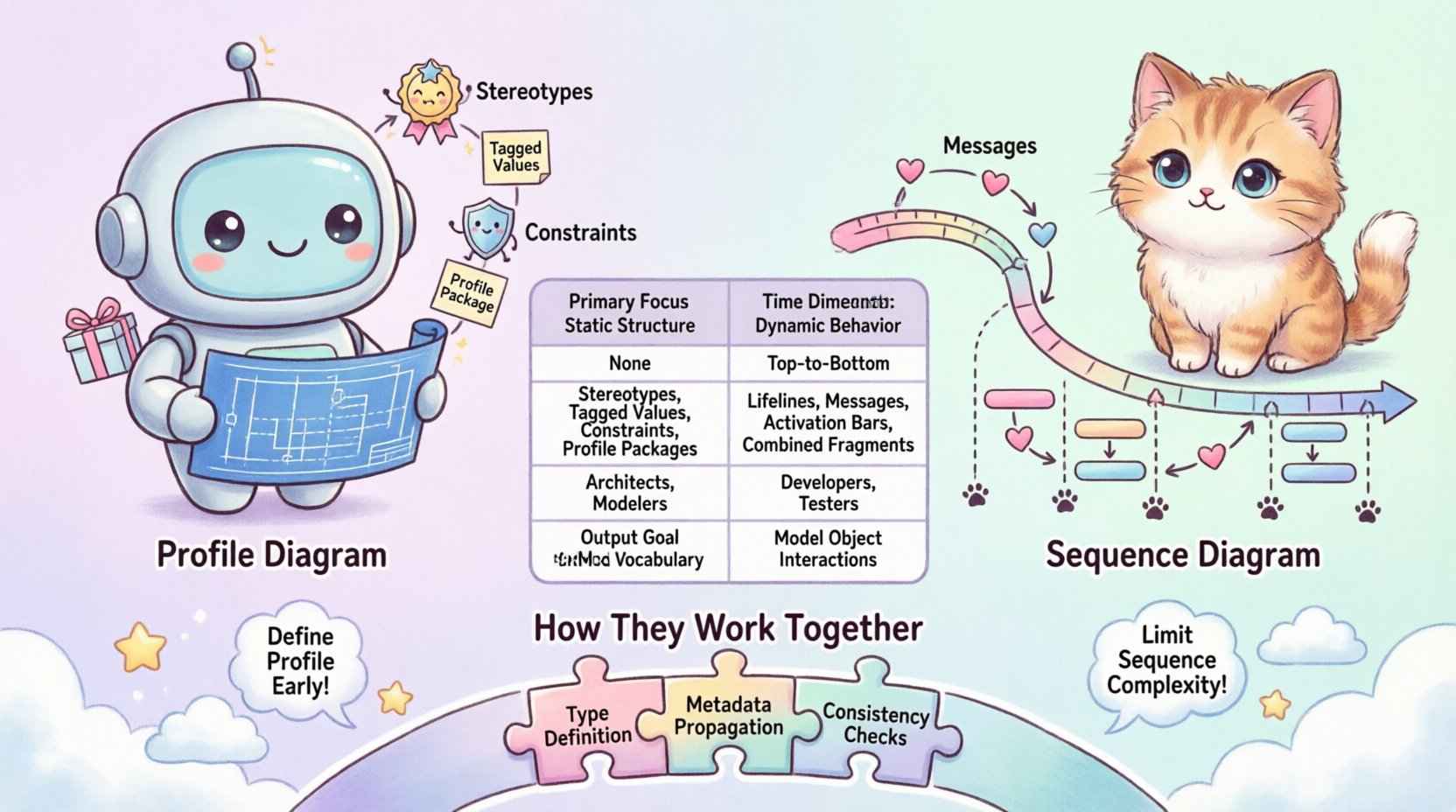

🆚 Différences fondamentales en un coup d’œil

Bien que les deux diagrammes appartiennent à la famille UML, leur intention et leur application diffèrent considérablement. Le tableau suivant décrit les principales différences.

Fonctionnalité	Diagramme de profil	Diagramme de séquence
Objectif principal	Structure statique et extension du métamodèle	Comportement dynamique et interaction
Dimension temporelle	Aucun (définition statique)	Explicite (flux du haut vers le bas)
Éléments clés	Stéréotypes, valeurs étiquetées, contraintes	Lignes de vie, messages, barres d’activation
Public cible habituel	Architectes, développeurs d’outils, modélisateurs	Développeurs, testeurs, propriétaires de produit
Objectif de sortie	Vocabulaire standardisé	Logique du comportement à l’exécution
Facteur de complexité	Nombre d’extensions	Nombre d’interactions

🤝 Comment ils fonctionnent ensemble

Il est fréquent de penser à tort que ces diagrammes sont mutuellement exclusifs. Dans une stratégie de modélisation solide, ils se complètent. Un diagramme de profil définit souvent les types utilisés dans un diagramme de séquence.

Schéma d’intégration 1 : Définition de type

Avant de dessiner un diagramme de séquence, vous pouvez définir un profil personnalisé. Par exemple, vous pouvez définir un stéréotype <<APIEndpoint>>. Lorsque vous créez ultérieurement un diagramme de séquence pour modéliser un flux de connexion utilisateur, vous appliquez ce stéréotype à la ligne de vie de l’objet concerné. Cela indique immédiatement au lecteur que cette ligne de vie représente un type spécifique de point d’entrée, et non simplement une classe générique.

Schéma d’intégration 2 : Propagation des métadonnées

Les valeurs étiquetées définies dans le profil peuvent être héritées par les éléments du diagramme de séquence. Si votre profil définit une valeur étiquetée appelée « SecurityLevel », vous pouvez l’attacher aux objets de votre diagramme de séquence. Cela vous permet de visualiser non seulement le flux, mais aussi les contraintes de sécurité associées à ce flux.

Schéma d’intégration 3 : Vérifications de cohérence

Les outils de modélisation peuvent utiliser le profil pour valider le diagramme de séquence. Si un diagramme de séquence utilise un type de message non défini dans le profil actif, l’outil peut signaler une incohérence potentielle. Cela garantit que le comportement dynamique respecte les contraintes statiques établies par l’équipe d’architecture.

🛠️ Stratégies d’implémentation

Lors de l’implémentation de ces diagrammes dans un projet, vous avez besoin d’une stratégie. La modélisation improvisée conduit souvent à une dette technique. Voici des stratégies pour une implémentation efficace.

1. Définir le profil tôt

Ne pas attendre de dessiner des séquences pour définir vos profils. Créez le diagramme de profil pendant la phase initiale d’architecture. Établissez les stéréotypes standards pour votre domaine (par exemple, <<Entity>>, <<DTO>>, <<Controller>>). Ce travail préalable permet d’économiser du temps plus tard, lors de la révision des flux de séquence.

2. Limiter la complexité des séquences

Les diagrammes de séquence peuvent devenir rapidement désordonnés. Un seul diagramme devrait idéalement se concentrer sur un scénario ou un cas d’utilisation spécifique. Si vous vous retrouvez à devoir modéliser plusieurs scénarios, divisez-les en diagrammes distincts. Utilisez les fragments combinés pour gérer la logique, mais évitez de les imbriquer trop profondément, car cela réduit la lisibilité.

3. Réutiliser les extensions de profil

Les profils doivent être modulaires. Au lieu de créer un nouveau profil pour chaque sous-système, créez un profil central qui définit des extensions générales. Les sous-systèmes peuvent étendre ce profil central si nécessaire. Cette approche hiérarchique permet de garder le métamodèle gérable.

4. Lier les diagrammes explicitement

Lors de la documentation d’un système, assurez-vous que des liens existent entre le diagramme de profil et le diagramme de séquence. Une référence dans le diagramme de séquence doit pointer vers la définition du profil pour des types spécifiques. Cela établit une traçabilité entre la définition abstraite et l’interaction concrète.

⚠️ Pièges courants à éviter

Même les modélisateurs expérimentés commettent des erreurs. Être conscient de ces pièges peut vous épargner un travail de reprise important.

• Mélange de préoccupations : N’essayez pas de représenter le timing d’exécution dans un diagramme de profil. Les profils concernent la définition, pas le temps. N’essayez pas de montrer une hiérarchie structurelle dans un diagramme de séquence ; il s’agit du flux.
• Surconception des profils : Créer un profil pour chaque petit détail rend le modèle difficile à maintenir. Profil uniquement les éléments qui nécessitent un sens sémantique spécifique.
• Ignorer les messages de retour : Dans les diagrammes de séquence, oublier de montrer les messages de retour peut donner l’impression que le flux est incomplet. Prenez toujours en compte le chemin de réponse.
• Manque de définition des acteurs : Un diagramme de séquence sans acteurs externes (utilisateurs, autres systèmes) est souvent incomplet. Définissez clairement qui initie l’interaction.
• Contraintes statiques dans les flux dynamiques : N’embouteillez pas un diagramme de séquence avec des contraintes statiques. Gardez le comportement propre et faites référence au profil ou au diagramme de classe pour les règles structurelles.

🔄 Maintenance et évolution

Le logiciel n’est jamais statique. À mesure que les exigences évoluent, vos modèles doivent évoluer. C’est là que la distinction entre le profil et la séquence devient cruciale pour la maintenance.

Mise à jour des profils

Lorsque vous mettez à jour un diagramme de profil (par exemple, en ajoutant un nouveau stéréotype), vous devez auditer tous les diagrammes de séquence existants qui utilisent ce stéréotype. Assurez-vous que les nouvelles contraintes ne rompent pas les interactions existantes. Puisque les profils définissent le langage, les modifications ici ont un impact élevé. Communiquez les changements de profil à l’ensemble de l’équipe.

Mise à jour des séquences

Les diagrammes de séquence sont souvent plus fluides. Ils évoluent à chaque sprint fonctionnel. Cependant, ne les jetez pas. Lorsqu’un diagramme de séquence change, vérifiez si les types sous-jacents (du profil) ont changé. Si un <<Service>> modifie son interface, le diagramme de séquence doit être mis à jour pour refléter les nouveaux signatures de messages.

Contrôle de version

Les deux diagrammes doivent être versionnés. Traitez le profil comme un schéma et la séquence comme une instance de ce schéma. Si vous réfactorez le profil, créez une nouvelle version de la norme de modélisation. Si vous réfactorez la logique, mettez à jour la version de la séquence. Cette séparation vous permet de suivre l’écart architectural par rapport aux changements comportementaux.

🧠 Réflexions finales sur le choix de modélisation

Choisir le bon diagramme pour la bonne tâche est une compétence qui s’améliore avec la pratique. Le diagramme de profil est votre fondation. Il fixe les règles du jeu. Il garantit que lorsque vous parlez d’un « service », tout le monde comprend les mêmes contraintes et capacités.

Le diagramme de séquence est votre histoire. Il raconte comment ces services interagissent, comment les données circulent et comment les erreurs sont gérées. Il donne vie à la structure statique.

En maintenant une distinction claire entre les deux, vous évitez le piège courant de créer des diagrammes ni clairs ni utiles. Utilisez le profil pour établir votre vocabulaire. Utilisez la séquence pour cartographier votre logique. Ensemble, ils forment une image complète du système, comblant le fossé entre l’intention de conception et la réalité d’exécution.

Souvenez-vous que les modèles sont des outils de réflexion, et non seulement des outils de documentation. Si un diagramme ne vous aide pas, ni à vous ni à votre équipe, à mieux comprendre le système, il doit être affiné ou abandonné. Concentrez-vous sur la clarté, la cohérence et la pertinence. Que vous étendiez le métamodèle ou que vous cartographiez un flux de messages, l’objectif reste le même : réduire la complexité et augmenter la compréhension.
