Diagram de profil : L’analyse complète de la structure, de la notation et des concepts fondamentaux pour les débutants

Dans le paysage de l’architecture logicielle et de l’ingénierie des systèmes, la clarté est primordiale. À mesure que les modèles deviennent plus complexes, la notation standard est souvent insuffisante pour capturer les subtilités propres à un domaine. C’est là que le diagramme de profil devient un outil essentiel. Il permet aux architectes d’élargir le langage de modélisation unifié (UML) sans modifier le métamodèle sous-jacent. Ce guide vous plonge dans les mécanismes, la structure et les applications des diagrammes de profil. Nous explorerons comment ces diagrammes facilitent la communication, assurent la cohérence et adaptent les modèles standards aux besoins spécifiques.

Que vous conceviez un système distribué, que vous modélisiez des contraintes matérielles ou que vous définissiez des règles métier, comprendre ce mécanisme d’extension est essentiel. Nous irons au-delà des définitions superficielles pour examiner l’intégrité structurelle requise pour une modélisation efficace.

Qu’est-ce qu’un diagramme de profil ? 🧩

Un diagramme de profil sert de mécanisme pour personnaliser le langage UML pour un domaine ou une application spécifique. Il ne remplace pas le métamodèle UML standard ; il le complète au contraire. Imaginez-le comme un dictionnaire pour un secteur particulier qui ajoute de nouveaux mots (stéréotypes) et des règles (contraintes) à la grammaire existante.

Le but principal est de fournir une méthode standardisée pour modéliser des préoccupations spécifiques sans engendrer de confusion. Par exemple, une classe standard peut représenter une entité de base de données, mais un profil peut redéfinir cette classe pour représenter un microservice ou un composant matériel. Cela garantit que lorsque les parties prenantes consultent le modèle, le sens est explicite et cohérent.

Caractéristiques clés

• Mécanisme d’extension : Il étend le métamodèle UML à l’aide de constructions spécifiques.
• Espace de noms : Les profils existent dans un espace de noms afin d’éviter les conflits de noms.
• Réutilisabilité : Une fois défini, un profil peut être appliqué à plusieurs modèles.
• Indépendance : Il ne modifie pas la syntaxe fondamentale d’UML, mais ajoute des couches de sens.

Comprendre cette distinction est essentiel. Un profil n’est pas une nouvelle langue ; c’est une adaptation de celle existante.

Concepts fondamentaux et éléments de base 🔨

Pour construire un diagramme de profil valide, il faut comprendre les éléments fondamentaux qui le composent. Ces éléments travaillent ensemble pour définir de nouveaux concepts et les associer aux éléments de modèle existants.

1. Stéréotypes 🏷️

Un stéréotype est le mécanisme principal pour étendre UML. Il vous permet de classer les éléments de modèle d’une manière spécifique. Par exemple, vous pourriez créer un stéréotype appelé <<Service>> qui s’applique à un élément de classe standard. Cela change la manière dont l’élément est perçu et documenté.

• Représentation visuelle : Les stéréotypes apparaissent sous forme de texte encadré par des guillemets (par exemple, <<MonStéréotype>>).
• Association : Un stéréotype est associé à une classe de base dans le métamodèle UML.
• Contexte : Ils fournissent des sémantiques spécifiques au contexte aux éléments génériques.

2. Valeurs étiquetées 📝

Alors que les stéréotypes définissent le type d’un élément, les valeurs étiquetées définissent des propriétés spécifiques associées à ce type. Elles agissent comme des paires clé-valeur attachées à un élément de modèle.

• Propriétés personnalisées : Vous pouvez ajouter des propriétés telles que version, auteur, ou priorité à une classe.
• Types de données : Chaque balise a un type de données spécifique (Chaîne, Entier, Booléen).
• Documentation : Ces valeurs remplissent souvent la documentation générée automatiquement ou les rapports.

3. Contraintes 🔗

Les contraintes limitent les valeurs ou configurations valides des éléments du modèle. Elles garantissent que le modèle respecte des règles spécifiques définies par le domaine.

• OCL :Le langage de contrainte objet est couramment utilisé pour exprimer formellement ces règles.
• Validation : Elles permettent une validation automatisée du modèle par rapport à la logique métier.
• Exemples : Une contrainte pourrait indiquer qu’un attribut spécifique doit être non nul ou qu’une relation doit être unique.

Comparaison des éléments du profil

Structure et organisation 📦

La structure d’un diagramme de profil est hiérarchique. Elle repose fortement sur les paquets pour organiser les définitions. Une organisation appropriée évite les conflits de noms et assure la clarté lors de l’application du profil à de grands modèles.

Paquets de profil

Chaque profil est contenu dans un paquet. Ce paquet agit comme un conteneur pour les stéréotypes, contraintes et valeurs étiquetées définis à l’intérieur. Il définit également l’espace de noms pour ces extensions.

• Gestion des espaces de noms : Assure qu’un stéréotype nommé <<Actif>> dans un profil ne soit pas en conflit avec le même nom dans un autre.
• Dépendance : Un paquet de profil peut dépendre d’autres paquets pour hériter des définitions standard UML.
• Visibilité : Les éléments du paquet peuvent être publics ou privés, ce qui contrôle l’accès.

Relations au sein du diagramme

Le diagramme visualise la relation entre le profil et le métamodèle UML standard.

• Importation : Le profil importe les types de base nécessaires à partir de la spécification UML.
• Extension : Définit quels types de base sont étendus.
• Déduction : Montre comment les nouveaux concepts dérivent des concepts existants.

Notation et représentation visuelle 🎨

La cohérence visuelle est essentielle pour une modélisation efficace. La notation des diagrammes de profil suit des conventions spécifiques pour distinguer les éléments de profil des éléments UML standards.

Notation des stéréotypes

La caractéristique la plus reconnaissable est le texte encadré par des guillemets. Lorsqu’un stéréotype est appliqué à un élément, la notation apparaît en haut du compartiment de l’élément.

• Placement : Toujours en haut de la boîte de classe ou de composant.
• Police : Utilise généralement un style de police distinct pour le séparer du nom de l’élément.
• Couleur : Utilise souvent un codage couleur spécifique pour indiquer la source du profil.

Notation des valeurs étiquetées

Les valeurs étiquetées apparaissent dans le compartiment des attributs de l’élément. Elles sont listées sous les attributs standards.

• Format : nom : type = valeur.
• Visibilité : Peut être affiché ou masqué selon les besoins de l’utilisateur.
• Édition :Le double-clic sur la valeur permet de la modifier sans modifier la structure du modèle.

Notation des contraintes

Les contraintes sont souvent affichées entre accolades { } ou sous forme de note attachée à l’élément.

• Texte : La règle est écrite en langage naturel ou en notation formelle.
• Position : Généralement placée près de la relation ou de l’attribut qu’elle contraint.
• Couleur : Souvent mis en évidence en rouge ou en orange pour indiquer une règle qui doit être vérifiée.

Comment les profils étendent les modèles 📎

La véritable puissance d’un diagramme de profil réside dans son application. Une fois qu’un profil est défini, il peut être appliqué à n’importe quel modèle du système. Ce processus est connu sous le nom d’extension du modèle.

Processus d’application

1. Définition : Créer le paquet de profil avec des stéréotypes et des balises.
2. Enregistrement : Enregistrer le profil dans l’environnement de modélisation.
3. Importation : Importer le profil dans le modèle cible.
4. Utilisation : Appliquer le stéréotype aux éléments du modèle cible.

Avantages de l’application

• Consistance : Assure que tous les développeurs utilisent la même terminologie.
• Automatisation : Les scripts peuvent lire les valeurs étiquetées pour générer du code ou de la documentation.
• Clarté : Réduit l’ambiguïté dans les conceptions de systèmes complexes.
• Validation : Applique automatiquement les règles du domaine.

Cas d’utilisation pratiques 💡

Les profils ne sont pas des constructions théoriques ; ils sont utilisés quotidiennement dans des environnements d’ingénierie complexes. Voici des scénarios courants où ils apportent une valeur significative.

1. Modélisation spécifique au domaine

En génie automobile, un profil pourrait définir des concepts tels queMoteur, Boîte de vitesses, et Capteur. Ces éléments correspondent à des composants standards mais portent des données d’ingénierie spécifiques.

• Exemple : Une classe <<Moteur>> pourrait avoir une valeur étiquetée pourchevaux-vapeur.
• Avantage : Les ingénieurs peuvent interroger tous les moteurs par chevaux-vapeur directement à partir du modèle.

2. Architecture logicielle

Dans une architecture de microservices, les profils définissent les limites et les schémas de communication des services.

• Exemple : Un stéréotype <<API>> sur un composant indique qu’il expose une interface.
• Avantage : Les architectes peuvent visualiser la surface d’API de l’ensemble du système.

3. Modélisation de la sécurité

Les profils de sécurité définissent les exigences d’authentification et les niveaux de classification des données.

• Exemple : Une classe pourrait avoir une valeur étiquetée pour classification : Top Secret.
• Avantage :Les audits de conformité peuvent vérifier automatiquement si les données sensibles sont correctement traitées.

4. Conception de base de données

Les profils aident à mapper les modèles orientés objet aux schémas de base de données relationnels.

• Exemple : Un stéréotype <<Table>> indique qu’une classe doit être persistée.
• Avantage :Réduit l’écart entre la conception et l’implémentation.

Meilleures pratiques pour l’implémentation 🛡️

Pour garantir que les profils restent maintenables et utiles, suivez ces directives établies.

1. Gardez les profils petits

Ne créez pas un seul grand profil pour tout. Divisez-les par domaine ou par préoccupation.

• Raisonnement : Les profils plus petits sont plus faciles à comprendre et à modifier.
• Stratégie : Créez des profils distincts pour Sécurité, Performance, et Données.

2. Utilisez des conventions de nommage claires

Les noms doivent être descriptifs et cohérents au sein de l’organisation.

• Convention : Utilisez des préfixes tels que App_ ou Dom_ pour identifier l’origine.
• Évitez : Des noms génériques tels que Tag1 ou Value.

3. Documentez le profil

Chaque profil doit être accompagné de documentation expliquant son objectif.

• Contenu : Incluez des exemples d’utilisation et les justifications pour chaque stéréotype.
• Emplacement : Stockez la documentation aux côtés de la définition du profil.

4. Contrôle de version

Traitez les définitions de profil comme du code. Utilisez des systèmes de contrôle de version.

• Pourquoi :Les modifications apportées à un profil peuvent endommager les modèles existants.
• Méthode : Marquez les versions pour suivre l’évolution et revenir en arrière si nécessaire.

5. Évitez le surdimensionnement

N’créez pas de stéréotypes pour chaque petite variation. Restez sur des distinctions importantes.

• Principe : Si un élément UML standard suffit, ne créez pas un nouveau.
• Focus :Priorisez les éléments qui apportent une valeur unique au domaine.

Diagramme de profil vs. Diagramme de classe 🆚

Il est fréquent de confondre le diagramme de profil avec le diagramme de classe, car ils ont souvent une apparence similaire visuellement. Toutefois, leurs objectifs diffèrent fondamentalement.

Comprendre cette distinction aide à organiser les référentiels de modèles. Les profils sont généralement stockés dans une bibliothèque, tandis que les diagrammes de classe sont spécifiques à un projet.

Défis courants et solutions ⚠️

Mettre en œuvre des profils n’est pas sans difficultés. Reconnaître ces défis dès le départ peut économiser du temps et des efforts.

1. Conflits de noms

Plusieurs profils pourraient tenter de définir le même nom de stéréotype.

• Solution :Utilisez des espaces de noms uniques pour chaque profil.
• Vérifiez :Vérifiez les préfixes de paquet avant de finaliser les définitions.

2. Charge de maintenance

Les profils peuvent devenir obsolètes si le domaine change.

• Solution : Planifier des revues régulières des définitions de profils.
• Processus : Impliquer les experts du domaine dans le cycle de revue.

3. Compatibilité des outils

Tous les outils de modélisation ne supportent pas également les extensions de profils.

• Solution : Choisir des outils avec un support solide des profils UML.
• Norme : Assurer le respect des normes UML 2.x.

4. Charge cognitive

Trop de stéréotypes peuvent confondre les utilisateurs.

• Solution : Limiter le profil aux concepts essentiels uniquement.
• Formation : Organiser des sessions de formation pour les utilisateurs du modèle.

Concepts avancés : Profils dérivés et importés 🚀

Pour les utilisateurs avancés, les profils peuvent être superposés. Cela permet la création d’extensions complexes et multi-domaines.

Profils importés

Vous pouvez importer un profil dans un autre. Cela est utile pour s’appuyer sur des normes existantes.

• Exemple : Un profil de sécurité personnalisé pourrait importer un profil d’authentification standard.
• Avantage : Réduit la duplication des concepts courants.

Profils dérivés

Certains profils sont dérivés d’autres en fonction de conditions spécifiques.

• Mécanisme : Utilise une logique conditionnelle pour sélectionner les stéréotypes applicables.
• Cas d’utilisation :Modélisation dynamique où le profil change en fonction de l’état d’exécution.

Intégration avec d’autres techniques de modélisation 🔄

Les profils n’existent pas en isolation. Ils s’intègrent aux autres techniques de modélisation pour offrir une vue d’ensemble du système.

Avec les diagrammes d’activité

Les profils peuvent étiqueter des activités pour indiquer des exigences spécifiques de traitement.

• Exemple :Une tâche <<Async>> indique une exécution non bloquante.

Avec les diagrammes de séquence

Les messages peuvent être stéréotypés pour indiquer les types de protocoles.

• Exemple :Un message <<REST>> indique une requête HTTP.

Avec les diagrammes de déploiement

Les nœuds peuvent être stéréotypés pour indiquer les capacités matérielles.

• Exemple :Un nœud <<GPU>> indique une unité de traitement graphique.

Réflexions finales sur les diagrammes de profil 💭

Les diagrammes de profil sont une pierre angulaire de la modélisation systémique évolutif et maintenable. Ils combler le fossé entre les normes génériques et les exigences spécifiques du domaine. En maîtrisant la structure, la notation et les concepts fondamentaux décrits dans ce guide, vous acquérez la capacité de personnaliser les langages de modélisation selon vos besoins spécifiques.

L’effort investi dans la définition de profils solides rapporte des bénéfices en termes de clarté, d’automatisation et de cohérence. À mesure que les systèmes deviennent plus complexes, la capacité à étendre efficacement votre langage de modélisation devient une compétence essentielle. Concentrez-vous sur des noms clairs, une conception modulaire et une documentation rigoureuse pour garantir que vos profils restent des actifs précieux.

Commencez petit. Définissez un seul profil pour un sujet précis. Appliquez-le à un modèle. Observez les bénéfices. Ensuite, étendez-le. Cette approche itérative garantit la stabilité et l’adoption au sein de votre équipe.

Souvenez-vous, l’objectif n’est pas de compliquer le modèle, mais de simplifier la communication des idées complexes. Utilisez ces outils pour rendre votre architecture plus lisible et votre système plus fiable.

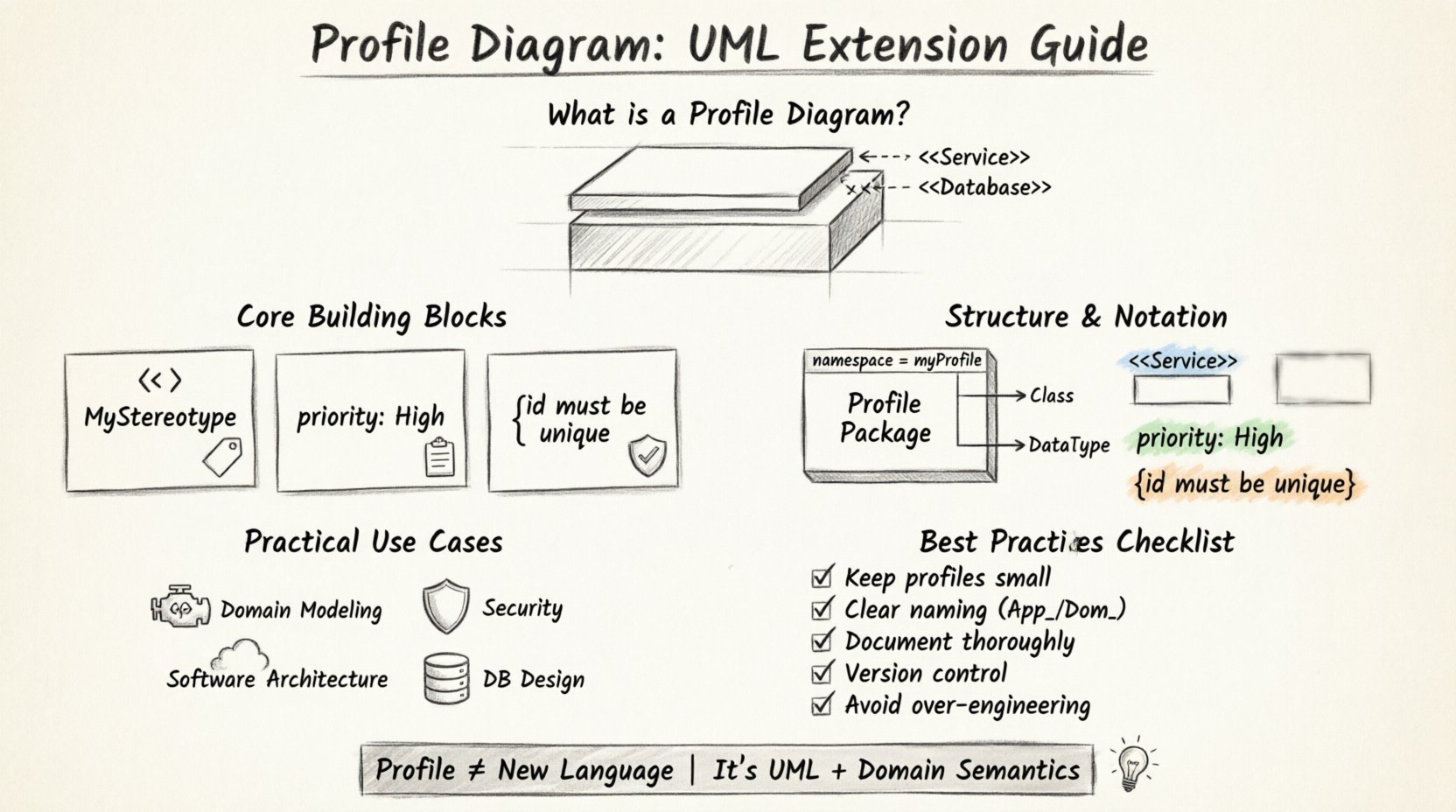

Résumé des points clés 📝

• Les profils étendent UML :Ils ajoutent du sens sans modifier la syntaxe fondamentale.
• Éléments fondamentaux :Les stéréotypes, les valeurs étiquetées et les contraintes sont les éléments de base.
• Structure :Organisez les profils dans des paquets pour gérer les espaces de noms.
• Notation :Utilisez des guillemets pour les stéréotypes et des accolades pour les contraintes.
• Meilleures pratiques :Maintenez les profils petits, versionnez-les et documentez-les soigneusement.
• Application :Appliquez des profils aux modèles pour imposer des règles du domaine.
• Intégration :Combinez avec d’autres diagrammes pour obtenir une vue complète du système.

Avec cette base, vous êtes prêt à mettre en œuvre des diagrammes de profil dans vos projets. La voie à suivre implique la pratique et l’amélioration continue. Continuez à explorer comment ces concepts s’appliquent à vos défis spécifiques dans votre domaine.
