प्रोफाइल आरेखों के साथ मॉडल क्लास संरचना

एकीकृत मॉडलिंग भाषा (UML) एक प्रणाली के डिज़ाइन को दृश्याकरण के लिए एक मानकीकृत तरीका प्रदान करती है। जबकि मानक आरेख जैसे क्लास डायग्राम संरचना को परिभाषित करते हैं, वे कभी-कभी विशिष्ट क्षेत्रों के लिए आवश्यक लचीलापन की कमी के कारण अपर्याप्त हो सकते हैं। इसी बिंदु पर प्रोफाइल डायग्राम महत्वपूर्ण हो जाता है। यह आपको मूल भाषा को बदले बिना मेटामॉडल के विस्तार की अनुमति देता है। यह गाइड प्रोफाइल डायग्राम के उपयोग के तरीकों का अध्ययन करता है जिससे क्लास संरचना मॉडलिंग को प्रभावी ढंग से बढ़ाया जा सके।

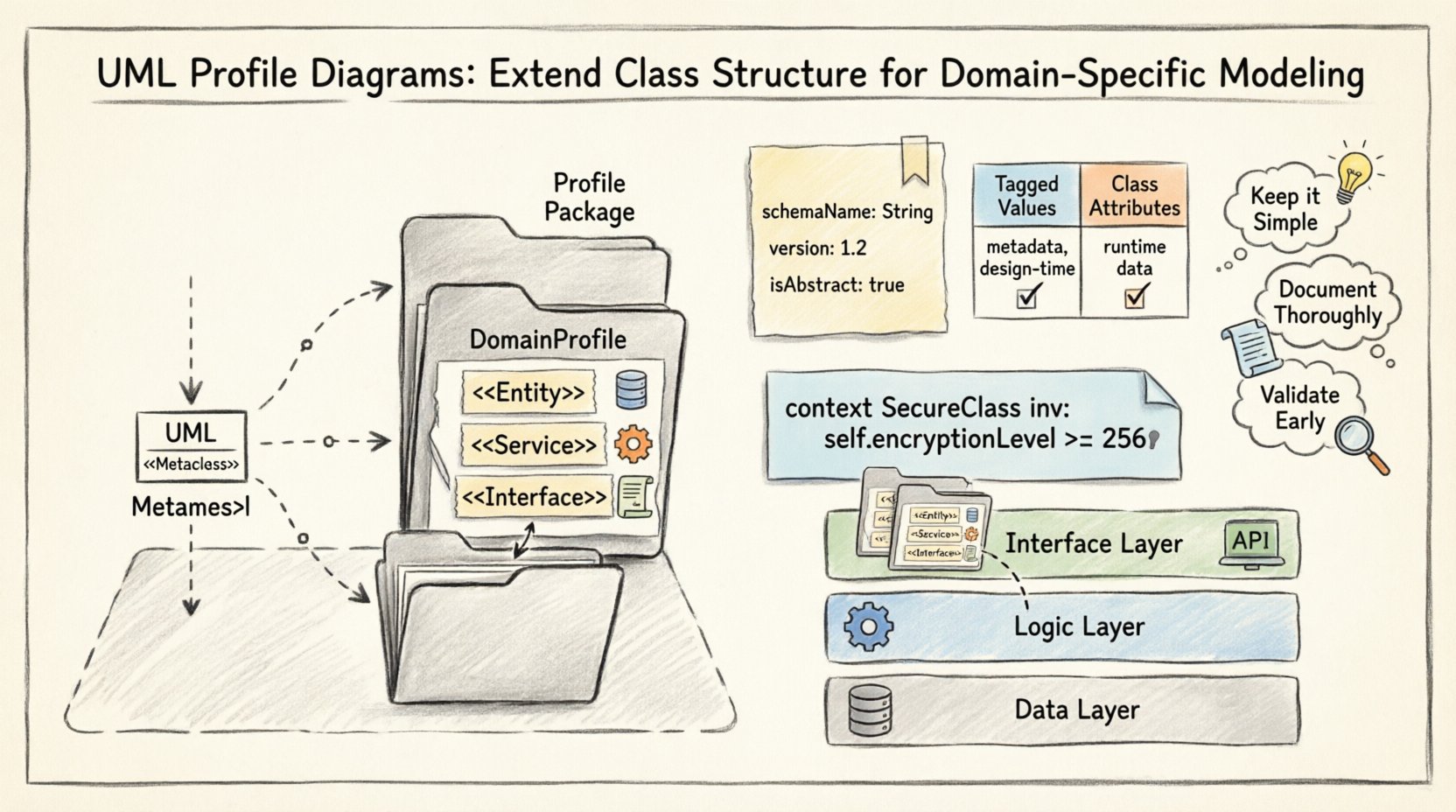

प्रोफाइल डायग्राम के उद्देश्य को समझना 🤔

मानक UML क्लास डायग्राम शक्तिशाली हैं, लेकिन सामान्य हैं। वे विशेषताओं, संचालनों और संबंधों का एक सामान्य रूप से वर्णन करते हैं। हालांकि, वित्त, स्वास्थ्य या एम्बेडेड सिस्टम जैसे क्षेत्रों में विशिष्ट अर्थों की आवश्यकता होती है। एक प्रोफाइल डायग्राम आपको इन कस्टम अर्थों को परिभाषित करने की अनुमति देता है। यह क्लास डायग्राम को प्रतिस्थापित नहीं करता है, बल्कि इसे बढ़ाता है।

विस्तारकता:प्रोफाइल आपको UML शब्दावली में नए अवधारणाओं को जोड़ने की अनुमति देते हैं।
क्षेत्र विशिष्टता:वे भाषा को विशिष्ट व्यावसायिक या तकनीकी संदर्भों के अनुरूप ढालते हैं।
मानकीकरण:वे सुनिश्चित करते हैं कि कस्टम विस्तार पूरे प्रोजेक्ट में संगत रहते हैं।

जब क्लास संरचना का मॉडलिंग करते हैं, तो प्रोफाइल यह निर्धारित करते हैं कि क्लास को आपके विशिष्ट पर्यावरण में कैसे व्याख्या किया जाना चाहिए। उदाहरण के लिए, एक क्लास एक डेटाबेस टेबल, एक जावा बीन या एक माइक्रोसर्विस का प्रतिनिधित्व कर सकता है। एक प्रोफाइल डायग्राम इन अंतरों को औपचारिक रूप से परिभाषित करता है।

UML प्रोफाइल की मूल अवधारणाएं 🧩

प्रोफाइल डायग्राम का सही तरीके से उपयोग करने के लिए, एक को UML विस्तार की नींव की अवधारणा को समझना आवश्यक है। मानक UML मेटामॉडल आधार के रूप में कार्य करता है। प्रोफाइल इस आधार को विशिष्ट तरीकों के उपयोग से विस्तारित करते हैं।

1. मेटामॉडल आधार

UML मेटामॉडल सभी UML आरेखों के नियमों को परिभाषित करता है। एक प्रोफाइल डायग्राम इस मेटामॉडल के साथ बातचीत करता है ताकि नए तत्वों को जोड़ा जा सके। यह मेटामॉडल को बदलता नहीं है, बल्कि इसके ऊपर एक परत बनाता है।

2. विस्तार बिंदु

विस्तार बिंदु मेटामॉडल में विशिष्ट स्थान हैं जहां आप नई जानकारी जोड़ सकते हैं। क्लास संरचना के लिए, इन बिंदुओं में आमतौर पर शामिल होते हैं:

क्लास:वह मूल तत्व जिसे आप विस्तारित कर रहे हैं।
संबंध:क्लास के बीच संबंध।
पैकेज:संगठनात्मक इकाइयाँ।

3. स्टेरियोटाइप

एक स्टेरियोटाइप विस्तार का मुख्य तरीका है। यह एक UML तत्व को एक विशिष्ट अर्थ के साथ वर्गीकृत करने का तरीका है। जब किसी क्लास पर लागू किया जाता है, तो स्टेरियोटाइप इंगित करता है कि क्लास आपके प्रोफाइल द्वारा परिभाषित एक विशिष्ट श्रेणी में आती है।

प्रोफाइल के चरण-दर-चरण निर्माण 🛠️

एक प्रोफाइल का निर्माण कई तार्किक चरणों में शामिल होता है। आप प्रोफाइल को परिभाषित करते हैं, उसके विस्तार बिंदु निर्दिष्ट करते हैं, स्टेरियोटाइप जोड़ते हैं और फिर प्रतिबंध लागू करते हैं।

चरण 1: प्रोफाइल पैकेज बनाएं

सबसे पहले एक निर्दिष्ट पैकेज बनाएं। यह पैकेज आपके प्रोफाइल परिभाषाओं के लिए कंटेनर के रूप में कार्य करता है। इसे मानक UML नामस्थान से अलग रखना चाहिए।

पैकेज को स्पष्ट रूप से लेबल करें, उदाहरण के लिए “डोमेन प्रोफाइल.
सुनिश्चित करें कि यदि आपका उपकरण इसका समर्थन करता है, तो इसे प्रोफाइल स्टेरियोटाइप के रूप में चिह्नित किया गया है।

चरण 2: एक्सटेंशन बिंदु परिभाषित करें

मानक मेटामॉडल के उन तत्वों की पहचान करें जिन्हें आप विस्तारित करना चाहते हैं। यदि आप क्लास संरचनाओं पर ध्यान केंद्रित कर रहे हैं, तो आप मुख्य रूप से क्लास मेटाक्लास को विस्तारित करेंगे।

प्रोफाइल परिभाषा खोलें।
चुनें विस्तारित करें संबंध।
अपने नए वर्गीकरण को क्लास एल्गोरिदम के तत्व में जोड़ें।

चरण 3: स्टेरियोटाइप परिभाषित करें

प्रोफाइल के भीतर नए स्टेरियोटाइप बनाएं। प्रत्येक स्टेरियोटाइप आपके क्षेत्र में एक विशिष्ट प्रकार की क्लास का प्रतिनिधित्व करता है।

एंटिटी: स्थायी डेटा स्टोरेज का प्रतिनिधित्व करता है।
सेवा: व्यावसायिक तर्क के कार्यान्वयन का प्रतिनिधित्व करता है।
इंटरफेस: बातचीत के लिए एक संविदा का प्रतिनिधित्व करता है।

चरण 4: टैग्ड मान जोड़ें

स्टेरियोटाइप अक्सर अतिरिक्त डेटा की आवश्यकता होती है। टैग्ड मान आपको स्टेरियोटाइप के साथ की-वैल्यू जोड़े जोड़ने की अनुमति देते हैं। यह क्लास विशेषताओं से अलग है, लेकिन समान दस्तावेजीकरण उद्देश्य के लिए काम करता है।

टैग्ड मान का नाम परिभाषित करें (उदाहरण के लिए, स्कीमा नाम).
डेटा प्रकार परिभाषित करें (उदाहरण के लिए, स्ट्रिंग, पूर्णांक)।
यह निर्दिष्ट करें कि मान वैकल्पिक है या अनिवार्य है।

क्लास संरचनाओं पर प्रोफाइल लागू करना 🏷️

जब प्रोफ़ाइल को परिभाषित कर लिया जाता है, तो उसे वास्तविक क्लास डायग्राम पर लागू किया जाना चाहिए। इस प्रक्रिया में अमूर्त परिभाषाओं को वास्तविक तत्वों से जोड़ा जाता है।

प्रोफ़ाइल को आयात करना

स्टेरियोटाइप्स लागू करने से पहले, लक्षित मॉडल को प्रोफ़ाइल पैकेज को आयात करना चाहिए। इससे स्टेरियोटाइप्स पैलेट में उपलब्ध हो जाते हैं।

आयात निर्भरता सेटिंग को खोजें।
प्रोफ़ाइल पैकेज का चयन करें।
यह सुनिश्चित करें कि नए स्टेरियोटाइप्स आपके मॉडल पैलेट में दिखाई दे रहे हैं।

क्लासेस के साथ स्टेरियोटाइप्स को जोड़ना

वह क्लास डायग्राम पर जाएं जहां आप परिभाषाओं को लागू करना चाहते हैं।

क्लास तत्व का चयन करें।
प्रोफ़ाइल से संबंधित स्टेरियोटाइप को लागू करें।
क्लास नोटेशन आमतौर पर दिखाई देने वाले बदलाव के साथ स्टेरियोटाइप को दर्शाता है (उदाहरण के लिए, लेबल जोड़ना)।

टैग्ड मान सेट करना

जब स्टेरियोटाइप लागू कर दिया जाता है, तो अब आप टैग्ड मान भर सकते हैं।

क्लास के गुण या विवरण दृश्य को खोलें।
टैग्ड मान के लिए भाग को खोजें।
उस क्लास उदाहरण के लिए आवश्यक विशिष्ट डेटा दर्ज करें।

टैग्ड मानों और विशेषताओं में अंतर करना 📝

टैग्ड मान और क्लास विशेषताओं के बीच एक सामान्य भ्रम होता है। सही मॉडलिंग के लिए इस अंतर को समझना आवश्यक है।

विशेषता	टैग्ड मान	क्लास विशेषता
उद्देश्य	तत्व के बारे में मेटाडेटा	उदाहरण द्वारा धारित डेटा
परिसर	क्लास परिभाषा पर लागू होता है	क्लास उदाहरणों पर लागू होता है
दृश्यता	आमतौर पर उत्पादित कोड में छिपा होता है	उत्पादित कोड में दिखाई देता है
उदाहरण	`@डेटाबेसटेबल`	`उपयोगकर्ता नाम`

गुण ऑब्जेक्ट के रनटाइम पर अवस्था का प्रतिनिधित्व करते हैं। टैग किए गए मान वर्ग के डिज़ाइन इरादे या कॉन्फ़िगरेशन का प्रतिनिधित्व करते हैं। प्रोफ़ाइल का उपयोग करने से यह अंतर स्पष्ट रहता है।

सीमाएँ और तर्क ⚖️

प्रोफ़ाइल केवल नामकरण परंपराओं के बारे में नहीं हैं। वे नियमों को लागू कर सकते हैं। सीमाएँ सुनिश्चित करती हैं कि वर्ग संरचना प्रोफ़ाइल द्वारा निर्धारित विशिष्ट तार्किक आवश्यकताओं का पालन करे।

सीमाओं को परिभाषित करना

सीमाओं को एक औपचारिक भाषा का उपयोग करके लिखा जाता है, जिसमें ऑब्जेक्ट कंस्ट्रेंट लैंग्वेज (OCL) अक्सर शामिल होता है। उन्हें स्टेरियोटाइप या एक्सटेंशन बिंदु पर लगाया जा सकता है।

पूर्वशर्तें:वे आवश्यकताएँ जो एक वर्ग के उपयोग से पहले पूरी करनी चाहिए।
पोस्टशर्तें:किसी ऑपरेशन के बाद गारंटीकृत परिणाम।
अपरिवर्तनीयताएँ:वे नियम जो हमेशा सत्य होने चाहिए।

उदाहरण सीमा तर्क

एक वर्ग को ध्यान में रखें जिसे चिह्नित किया गया हैसुरक्षित। एक सीमा यह मांग सकती है कि इसके पास हमेशा एक एन्क्रिप्शन विशेषता हो।

सीमा:संदर्भ: सुरक्षितवर्ग अंतर्निहित: स्वयं.एन्क्रिप्शनलेवल >= 256
इससे सुनिश्चित होता है कि इस स्टेरियोटाइप वाला कोई भी वर्ग सुरक्षा मानकों का पालन करता है।

प्रोफ़ाइल पैकेज को व्यवस्थित करना 📂

जैसे मॉडल बढ़ते हैं, प्रोफ़ाइल जटिल हो सकती हैं। पठनीयता और प्रबंधन को बनाए रखने के लिए उचित व्यवस्था आवश्यक है।

प्रोफ़ाइल के परतदार बनाना

सभी स्टेरियोटाइप को एक ही पैकेज में न रखें। उन्हें डोमेन परत के आधार पर समूहित करें।

डेटा परत:डेटाबेस एंटिटीज़ और रिपॉजिटरीज़ के लिए प्रोफ़ाइल।
तर्क परत:सेवाओं और कंट्रोलर्स के लिए प्रोफ़ाइल।
इंटरफ़ेस परत: एपीआई और गेटवे के लिए प्रोफाइल।

संस्करण प्रबंधन

प्रोफाइल समय के साथ विकसित होते हैं। पैकेज नाम या गुणों में संस्करण संख्या बनाए रखें।

प्रोफाइल_v1.0
प्रोफाइल_v1.1

इससे परिवर्तनों का ट्रैक रखने में मदद मिलती है और मौजूदा मॉडल को नुकसान पहुंचने से बचाता है।

आम समस्याएं और समाधान 🛠️

मॉडलर्स को प्रोफाइल के एकीकरण के समय चुनौतियों का सामना करना पड़ता है। यहां सामान्य समस्याएं और उनके समाधान हैं।

समस्या 1: स्टेरियोटाइप्स दिखाई नहीं दे रहे हैं

यदि प्रोफाइल परिभाषित है लेकिन लक्षित आरेख में दिखाई नहीं दे रहा है:

आयात निर्भरता की जांच करें। लक्षित मॉडल को प्रोफाइल पैकेज को स्पष्ट रूप से संदर्भित करना चाहिए।
यह सुनिश्चित करें कि प्रोफाइल पैकेज सहेजा गया है और संकलित किया गया है।

समस्या 2: टैग किए गए मान सहेजे नहीं जा रहे हैं

यदि मान मॉडल बंद करने के बाद गायब हो जाते हैं:

टैग किए गए मान के डेटा प्रकार की पुष्टि करें। कुछ उपकरण कुछ प्रकारों को सीमित करते हैं।
जांचें कि क्या प्रोफाइल पठनीय केवल मोड में सेट की गई है।

समस्या 3: सीमा वैधता विफलता

यदि सीमाएं निरंतर त्रुटियां उत्पन्न करती हैं:

त्रुटियों के लिए OCL सिंटैक्स की समीक्षा करें।
यह सुनिश्चित करें कि सीमा का संदर्भ क्लास संरचना के साथ मेल खाता हो।
तर्क में चक्रीय निर्भरताओं के लिए जांच करें।

प्रोफाइल मॉडलिंग के लिए सर्वोत्तम प्रथाएं 🌟

अपने प्रोफाइल को प्रभावी और उपयोगी बनाए रखने के लिए, निम्नलिखित दिशानिर्देशों का पालन करें।

सरल रखें:मेटामॉडल के अत्यधिक विस्तार से बचें। केवल आवश्यक चीजें ही जोड़ें।
विस्तार से दस्तावेजीकरण करें:प्रत्येक स्टेरियोटाइप को स्पष्ट विवरण होना चाहिए। इसके उद्देश्य और उपयोग की व्याख्या करें।
जल्दी से वैधता जांचें:इसे सार्वभौमिक रूप से लागू करने से पहले वर्गों के एक छोटे सबसेट पर प्रोफाइल का परीक्षण करें।
संगत नामकरण: स्टीरियोटाइप्स के लिए एक संगत प्रीफिक्स का उपयोग करें (उदाहरण के लिए, <<DB>>).
नियमित रूप से समीक्षा करें:प्रोफाइल समय के साथ विचलित हो जाते हैं। नियमित रूप से उनकी वर्तमान परियोजना की आवश्यकताओं के अनुसार समीक्षा करें।

प्रोफाइल्स और मेटामॉडल्स के बीच संबंध 🔄

मेटामॉडल को संशोधित करने और उसे विस्तारित करने में अंतर करना महत्वपूर्ण है। प्रोफाइल्स विस्तारित करते हैं। वे संशोधित नहीं करते हैं।

संशोधन: भाषा के नियमों को बदलता है। यह दुर्लभ और खतरनाक है।
विस्तार: मौजूदा नियमों को तोड़े बिना नए शब्दावली जोड़ता है। यह प्रोफाइल की भूमिका है।

इस सीमा का सम्मान करके, आप सुनिश्चित करते हैं कि मॉडल मानक UML उपकरणों और दस्तावेज़ीकरण मानकों के साथ संगत रहें।

दस्तावेज़ीकरण के साथ एकीकरण 📄

प्रोफाइल्स आपके मॉडल्स से उत्पन्न दस्तावेज़ीकरण को बढ़ाते हैं। टैग्ड मान तकनीकी विवरण के खंडों को स्वचालित रूप से भर सकते हैं।

एपीआई दस्तावेज़ीकरण: एपीआई एंडपॉइंट्स को चिह्नित करने के लिए प्रोफाइल्स का उपयोग करें।
डेटाबेस स्कीमा: क्लासेस को टेबलों से मैप करने के लिए प्रोफाइल्स का उपयोग करें।
सुरक्षा रिपोर्ट्स: संवेदनशील डेटा संरचनाओं को उजागर करने के लिए प्रोफाइल्स का उपयोग करें।

इस एकीकरण से अलग-अलग दस्तावेज़ीकरण फ़ाइलों को बनाए रखने के लिए आवश्यक हाथ से काम कम हो जाता है।

क्लास मॉडलिंग के लिए अंतिम विचार 🧐

जब आप एक मजबूत क्लास डायग्राम के साथ एक अच्छी तरह से परिभाषित प्रोफाइल को मिलाते हैं, तो आप एक उच्च विश्वसनीयता वाले मॉडल को प्राप्त करते हैं। क्लास डायग्राम संरचनात्मक आधार प्रदान करता है, जबकि प्रोफाइल अर्थपूर्ण संदर्भ प्रदान करता है।

याद रखें कि उपकरणों में प्रोफाइल्स के समर्थन में भिन्नता होती है। सुनिश्चित करें कि आपके चुने गए मॉडलिंग वातावरण में UML प्रोफाइल्स के आयात और लागू करने का समर्थन हो। यदि ऐसा नहीं है, तो प्रोफाइल बनाने में लगाए गए प्रयास के परिणाम नहीं मिल सकते हैं।

प्रोफाइल टीम के प्रणाली के बारे में समझ में जो मूल्य जोड़ती है, उस पर ध्यान केंद्रित करें। यदि यह डिज़ाइन को स्पष्ट करती है, तो यह सफल है। यदि यह पाठक को भ्रमित करती है, तो स्टीरियोटाइप्स को सरल बनाएं या उन्हें हटा दें।

मुख्य बातों का सारांश 🎯

प्रोफाइल डायग्राम विशिष्ट क्षेत्र की आवश्यकताओं के लिए UML मेटामॉडल का विस्तार करते हैं।
स्टीरियोटाइप्स क्लास संरचनाओं के विस्तार के लिए मुख्य उपकरण हैं।
टैग्ड मान क्लास विशेषताओं से अलग मेटाडेटा प्रदान करते हैं।
प्रतिबंध प्रोफाइल के भीतर तार्किक नियमों को लागू करते हैं।
लंबे समय तक रखरखाव के लिए सही संगठन और संस्करण प्रबंधन महत्वपूर्ण है।
प्रोफाइल्स दस्तावेज़ीकरण के साथ एकीकृत होते हैं ताकि हाथ से काम कम किया जा सके।

इन दिशानिर्देशों का पालन करके आप एक मॉडलिंग वातावरण बना सकते हैं जो लचीला और सटीक दोनों हो। प्रोफाइल आरेख अमूर्त डिज़ाइन और वास्तविक कार्यान्वयन आवश्यकताओं के बीच सेतु के रूप में कार्य करता है।
