理解概要圖符號對於任何學習模型驅動架構（MDA）或系統建模語言（SysML）的人而言，這是一個關鍵的里程碑。這些圖表作為抽象需求與具體系統結構之間的橋樑。然而，其中涉及的語法與語義經常讓學習者感到困惑。單一符號的誤解，可能導致整個模型的架構意圖發生改變。
本指南探討在閱讀與創建概要圖時常見的具體陷阱。透過早期識別這些錯誤，學生可以發展出更嚴謹的圖表解讀方法。我們將不依賴特定軟體工具，探討 stereotypes、約束與元模型擴展的運作機制。
🧠 理解概要圖的基礎
在剖析錯誤之前，必須先理解所分析的對象。概要圖並非標準的 UML 類圖。它是一種機制，用於擴展 UML 元模型以適應特定領域。它定義了新的概念，例如為特定產業設計的自訂標籤，或修改現有元素的含義。
主要組件包括：
- 概要：用於存放 stereotypes 和約束的容器。
- Stereotypes：用於修改現有 UML 元素的新關鍵字（例如，將一般類轉換為資料庫表格）。
- 約束：限制元素行為的規則。
- 元類別：stereotype 所擴展的特定元素類型。
當學生未能掌握此層級結構時，會將概要圖視為標準的結構圖，進而導致根本性的解讀錯誤。
❌ 錯誤 1：將 Stereotypes 與類別名稱混淆
最常見的錯誤之一涉及 stereotypes 的視覺呈現方式。在圖中，stereotype 通常以尖括號（引號）包圍，例如<<WebPage>>。學生經常將此文字視為類別或物件實例的實際名稱。
錯誤
當查看標籤為<<Entity>>的方框時，學生可能會認為類別名稱是「Entity」。實際上，「Entity」是套用在類別上的 stereotype，而該類別可能命名為「Customer」或「Product」。
修正方法
符號<<Stereotype>>僅為註解，而非識別符。方框內、stereotype 下方的文字才是實際名稱。stereotype 表示的是類型 分類。忽略此區別會在追蹤關係時造成混淆，因為系統會將該元素視為一般類別（Class），而非專用的實體（Entity）。
❌ 錯誤 2：誤解依賴線條
n
概要圖高度依賴依賴關係來顯示概要如何擴展核心元模型。學生經常將標準依賴關係與一般化或關聯線條混淆。
錯誤之處
帶有開放箭頭的虛線箭頭通常表示依賴關係。然而，在概要的語境中，有一種特定關係稱為「擴展」（Extension）。若學生將擴展箭頭誤解為簡單的依賴關係，便會錯過允許套用樣式（stereotype）的語義連結。
正確做法
檢查箭頭樣式與標籤。擴展關係將樣式（Stereotype）連接到元類別（Metaclass）。這表示該樣式可應用於該元類別的實例。一般依賴關係可能僅表示「使用」。箭頭形狀與標籤的精確性對於準確解讀至關重要，不容妥協。
❌ 錯誤 3：忽略約束框
約束定義了模型元素必須滿足的規則。它們通常以虛線框繪製，並標有類似「{constraint}」的標籤，或作為附加至元素的文字註解。
錯誤之處
學生經常忽略這些框框，將它們視為單純的註解或文件說明。他們假設即使沒有約束，圖表仍為有效，忽略了概要所強制執行的邏輯。
正確做法
約束即是邏輯。若概要規定「<<Service>>」必須具備「<<Timeout>>」屬性，且此規則寫在約束框中，則模型若無此規則即為無效。應將約束框視為強制性規則，而非可選建議。它們定義了圖表有效性的邊界。
❌ 錯誤 4：忽略概要套件結構
概要通常包含於一個套件（Package）中。此套件結構用以組織樣式與元類別。初學者經常將概要圖視為元素的平面清單，忽略套件的邊界。
錯誤之處
學生將來自不同套件的元素視為位於同一命名空間中。他們可能假設「Network」套件中定義的樣式可直接應用於「Database」套件中的元素，而無需明確匯入或引用。
正確做法
確認套件層級結構。樣式僅對同一套件內的元素可用，或在套件被明確匯入時才可使用。誤解套件的作用範圍，會導致模型在視覺上看似正確，但在驗證或程式碼產生階段失敗。
❌ 錯誤 5：符號語法錯誤
視覺語法非常嚴格。元素框內文字的順序至關重要。常見錯誤是將樣式文字放置在與元素名稱相對位置不正確的地方。
錯誤之處
將樣式標籤置於框的底部，或與屬性區段合併。標準符號規定，樣式應位於頂部區段，並以一條線與屬性分隔。
修正
遵循標準佈局：
- 頂部： 元素名稱與綱要。
- 分隔線： 水平線。
- 中部： 屬性。
- 底部： 操作。
扰亂此視覺流程可能導致解析工具誤讀圖表。符號的一致性是實現互操作性的關鍵。
❌ 錯誤 6：上下文錯位
輪廓圖是領域特定的。金融系統的輪廓與醫療系統的輪廓看起來不同。學生經常試圖套用一般性的UML規則，卻不了解領域背景。
錯誤
假設一個命名為<<病人>> 的綱要與命名為<<交易>> 的綱要功能相同。他們忽略了輪廓的約束與文件所定義的特定語義。
修正
務必閱讀輪廓的附帶文件或註解。視覺符號只是複雜規則的一種簡寫。理解領域背景至關重要。「病人」可能需要特定的隱私限制，而「交易」則需要完整性限制。

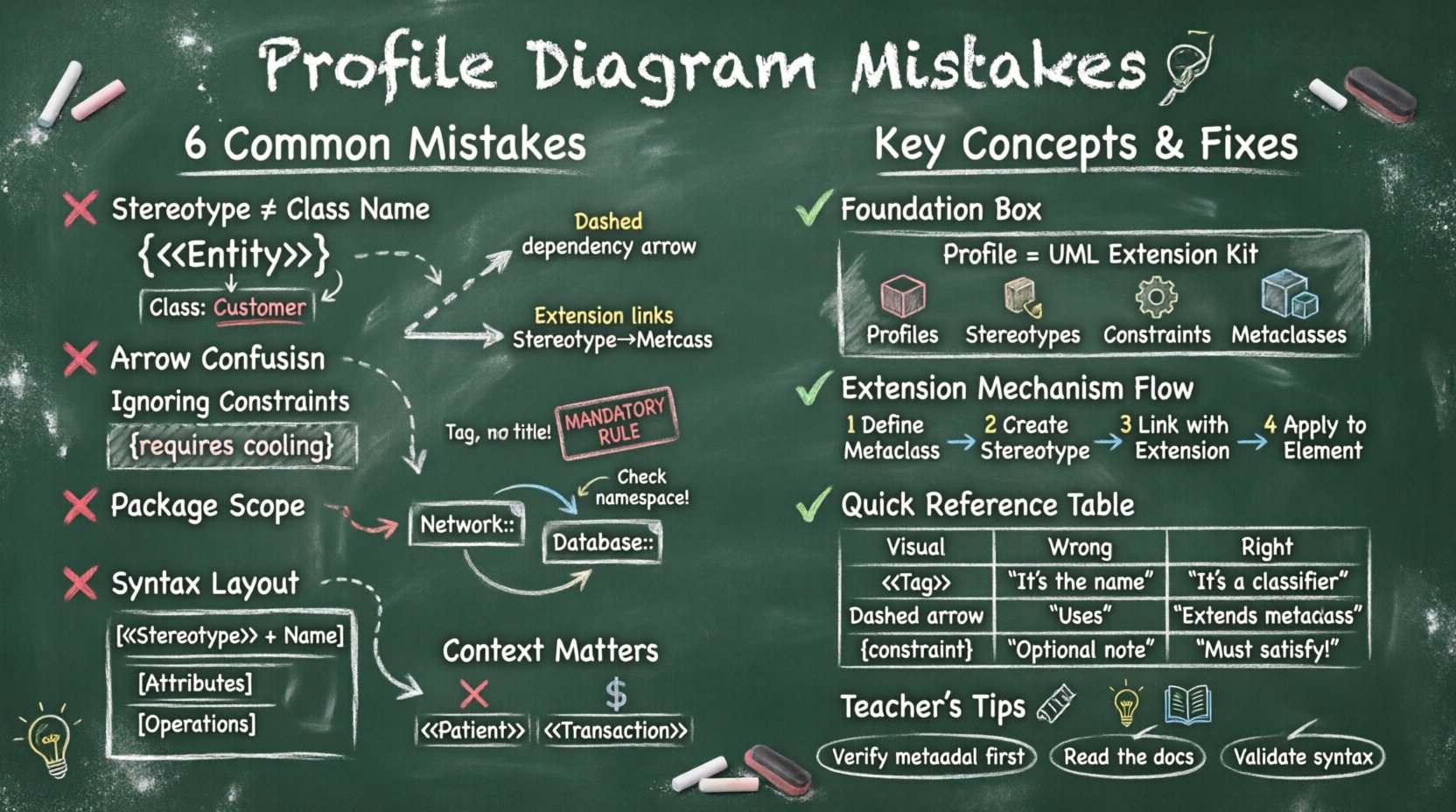

📋 常見錯誤的比較分析
下表總結了常見誤解與正確技術理解之間的差異。
| 視覺元素 | 常見誤解 | 正確理解 |
|---|---|---|
<<綱要>> 文字 |
它是類別名稱。 | 它是類別的分類標籤。 |
| 虛線箭頭（依賴） | 它表示該元素使用了另一個元素。 | 它通常表示與元類的擴展關係。 |
| 虛線方框（約束） | 它是可選的文件說明。 | 它是有效性所必需的規則。 |
| 套件方框 | 它是用於存放檔案的資料夾。 | 它定義了樣式符號的命名空間與作用範圍。 |
| 屬性區段 | 它僅列出屬性。 | 它列出由元類定義的屬性，以及樣式符號的屬性。 |
🛠 深入探討：擴展機制
要真正掌握這些圖表的解讀，必須理解擴展機制。這是外觀圖的核心引擎。它允許外觀在不修改核心語言的情況下，為現有的 UML 元素新增屬性。
考慮一個標準的 UML 類別。它具有名稱和屬性。外觀可以為此類別新增一個屬性，例如「版本」。這是由樣式符號來完成的。版本這是由樣式符號來完成的。
運作方式
- 定義元類別：識別被擴展的元素（例如：類別）。
- 建立樣式符號：建立一個新的關鍵字（例如：”<<已版本化>>”）
建立一個新的關鍵字（例如："<<已版本化>>"）). - 將它們連結：使用擴展關係。
- 套用：在元類別的實例上使用樣式符號。
學生經常會忽略第三步。如果缺少擴展連結，樣式符號就會成為孤兒。它雖然存在於外觀中，卻無法套用於任何模型元素上。這會導致圖表中雖然定義了外觀，卻毫無用處。
🛠 深入探討：約束邏輯
約束通常以OCL（物件約束語言）或非正式文字表示。解讀它們需要邏輯推理。
範例：一個指出「self.price > 0」的約束，出現在一個<<Product>>元素上。
如果學生看到一個價格為-50的Product，他們必須意識到這違反了圖表的邏輯。即使視覺符號存在，該圖表在技術上也是錯誤的。這需要對模型行為進行心理模擬。
🚫 避免語義漂移
語義漂移發生在視覺表示不再符合預期含義時。這在多個外觀檔合併的大型模型中很常見。
如果外觀檔A定義<<Node>>，而外觀檔B定義<<Node>>為不同內容，就會產生衝突。學生經常假設它們是相同的。他們必須檢查每個外觀的來源套件。
為避免此情況：
- 檢查每個外觀的命名空間。
- 注意前綴（例如，
Network::Node對比System::Node). - 確認被擴展的元類別。
🔍 實務應用：閱讀真實情境
讓我們走過一個假設情境，以鞏固這些概念。
情境
你看到一個圖表，顯示一個名為Server的類別，具有外觀<<Hardware>>。其上附有一個約束框，內容為{需要冷卻}。虛線連接伺服器至名為基礎設施.
分析
- 元素： 類別名為
伺服器. - 類型： 它是
硬體類型。它並非稱為硬體。 - 限制條件： 冷卻是必要條件。如果模型中未包含冷卻機制，則違反該範本。
- 依賴關係： 虛線表示
伺服器元素正在使用或擴展基礎設施範本。
如果學生忽略限制條件，可能會設計出沒有冷卻功能的伺服器。如果忽略類型，可能會將其視為一般性的軟體伺服器，而非實體硬體。
🎓 准確解讀的最佳實務
為確保在使用範本圖示符號時的準確性，請養成以下習慣。
1. 驗證元模型
始終清楚基礎語言為何。您是在使用 UML、SysML 或自訂擴充嗎？規則會根據基礎語言而有所不同。
2. 檢查匯入陳述
範本必須匯入才能使用。請檢查圖形標頭或套件關係，以確保該範本在目前的環境中處於啟用狀態。
3. 閱讀文件
符號是一種簡寫。型別的完整定義通常在附帶的文件中。切勿猜測自訂關鍵字的意義。
4. 驗證語法
如果可用，請使用自動驗證工具。它們可以發現遺漏的擴展關係或無效的約束語法，這些可能是肉眼忽略的。
5. 保持一致性
確保專案中的所有圖表都遵循相同的符號標準。混合風格會導致混淆與錯誤。
🧩 錯誤對系統設計的影響
這為什麼重要？對概要符號的誤解會在開發週期中不斷擴散。
- 程式碼產生： 如果型別被誤解，產生的程式碼可能會缺少必要的元資料或設定。
- 文件： 如果模型有缺陷，自動化文件工具將會顯示錯誤的資訊。
- 驗證： 系統檢查將失敗，導致延遲與重做。
- 可維護性： 未來的開發人員將難以理解建立在錯誤解讀上的模型。
符號錯誤的代價很高。這不僅僅是繪圖錯誤；更是一種邏輯失敗。
🔄 迭代優化
建模是一個迭代的過程。最初犯錯是正常的。目標是盡早發現錯誤。
審查圖表時，請問自己：
- 每個型別是否都有有效的擴展連結？
- 所顯示的資料是否滿足所有約束條件？
- 每個元素的命名空間是否清晰明確？
- 視覺佈局是否符合標準範本？
嚴格回答這些問題將顯著降低錯誤率。
📝 重點總結
解讀概要圖示符號需要精確性，並深入理解元模型。僅辨識形狀是不夠的；必須理解它們之間的關係。
需要記住的重點：
- 型別是標籤，而非名稱。
- 約束是規則，而非註解。
- 擴展關係將範型連結至元類別。
- 套件範圍定義了範型可見的位置。
- 領域背景決定了符號的意義。
透過避免本指南所列的常見陷阱，學生與實務工作者可確保其模型具備穩健性、準確性，並準備好進行實作。正確閱讀這些圖表所需的紀律，直接轉化為建立在這些模型之上的系統品質。
持續練習與驗證是精通的唯一途徑。將每張圖表視為模型與其所代表系統之間的合約。當符號正確時，系統將如預期般運作。
